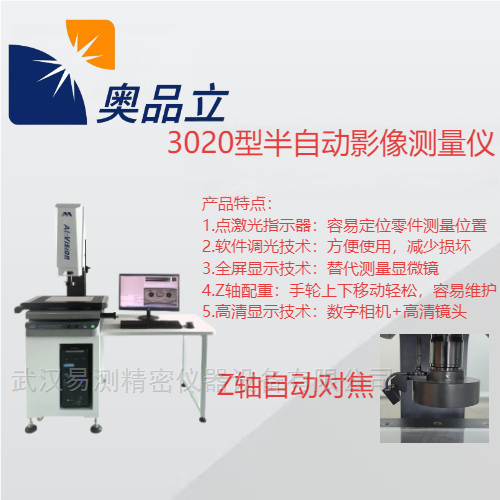

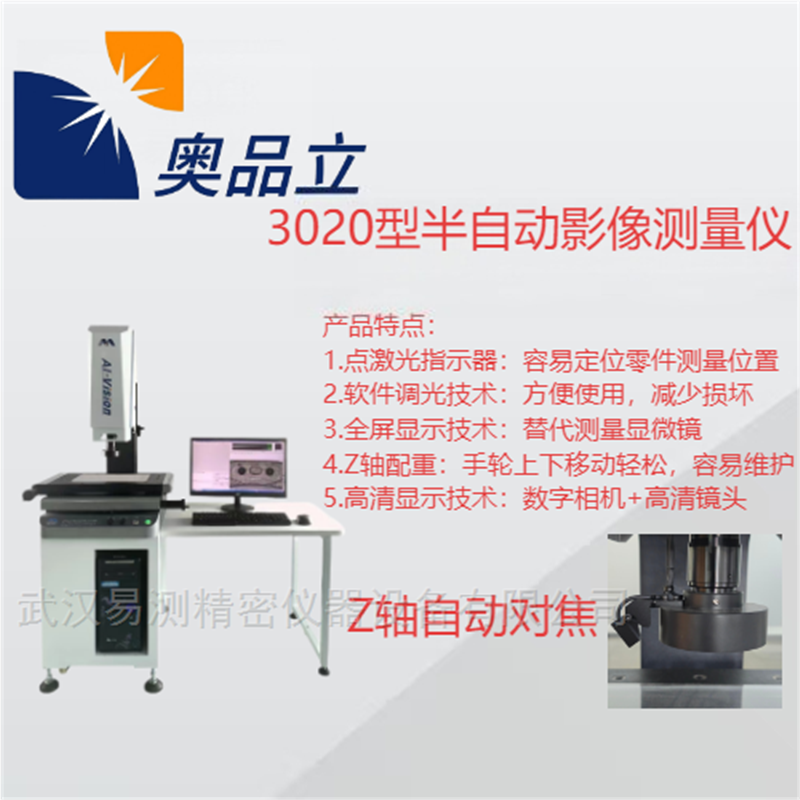

3020二次元影像测量仪超高清成像，软件支持全屏测量，可以一机两用（显微镜观察+二次元测量）。光源可以通过软件控制。标配点激光可以让测量员更快的找到被测要素。可以选配探针完成简易三维测量，Z轴选配电机可以实现自动对焦。广泛应用于玻璃、机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密五金、精密冲压、接插连接器、家电、计算机、液晶电视、电路板PCB、汽车、医疗器械、钟表、仪器仪表等。三轴摇杆控制，自动对焦，编辑程序后一键测量，完成后自动输出测量报告。NG位置用红色显示。支持数据上传MES，自动化检测站。可以选配探针完成简易三维测量，选配激光完成高度，透明物体厚度，以及曲面轮廓测量。
(1) 设备名称：3020二次元影像测量仪-TOCK3020
(2) 设备型号：AIM-322S
(3) 测量行程：X:300mm，Y:200mm，Z:200mm
(4) 用领域：广泛应用于玻璃、机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密五金、精密冲压、接插连接器、家电、计算机、液晶电视、电路板PCB、汽车、医疗器械、钟表、仪器仪表等。
技术参数
规格型号 | TOCK-3020 |
量测范围（XYZ） | 300X200X200 |
重量 | 280KG |
承重 | 30KG |
传动方式 | V导轨+光轴 |
平台、底座材质 | 高精度花岗岩00级（山东济南青） |
XY 精度 | （3+L/200）μm |
光栅尺分辨率 | XYZ：1μm |
镜头 | 4K高清镜头 |
镜头倍率 | 光学放大倍率：0.7X-4.5X |
CCD影像 | 1/1.8靶面尺寸 200万像素彩色CCD |
光源 | LED白色近平行光+上光源 （软件和手动两种控制方式） |
量测软件 | INS-M |
保修期 | 2年 |
电源 | 110V-220V±10% 50/60Hz |
