首先二次元测量仪涂掌柜跟大家普及一下为什么需要对影像测量仪做像素校准（正）。这是因为同一个1mm的圆，在镜头是0.7X和2X时，显示器上影像大小时不一样的。我们需要测量出正确的数值，必须在镜头变化倍率以前进行像素校正。也就是给软件一个当前正确算法。不能因为因为倍率变大，而把1mm的圆数值测量不准确了。
涂掌柜温馨提示：
做好像素校可以避免几何测量误差，提高自己的工作能力和效率。能够给公司和客户交上一份满意的测量报告和质量合格的产品。每天在心情舒畅的状态下工作，上级主管一定看的到自己的表现，长久下去想不升职加薪都难啊！所以请按照以下步骤操作：

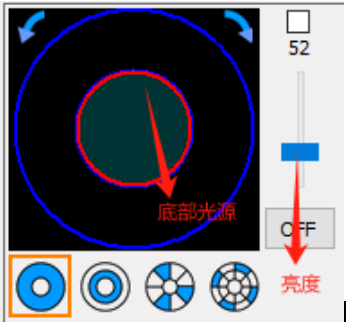

1.调整适合光源明暗：调整底部光源（也叫轮廓光源），光源亮度适中，一般最小倍率0.7x的底部光源亮度在30——50即可，随着倍率的变大，同样的光源亮度会越来越暗，那么倍率每变大一倍，底部光源亮度可增加5——10。
2.对焦清晰：将校正片上的元素特征对焦清晰，如果设备有自动对焦功能，使用自动对焦功能即可，没有自动对焦功能则需要手动调节z轴高度直至圆边界清晰。

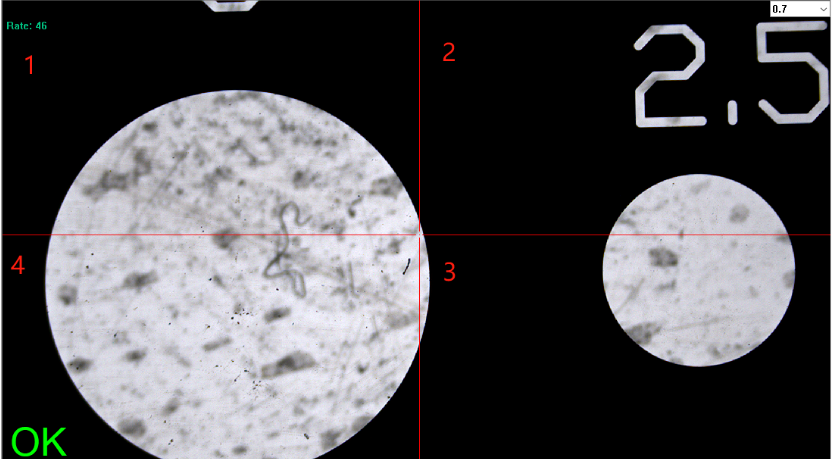

3.选择适合的标定圆：影像仪软件通过红色十字线将影像区均分为四块区域，选择用来校正的圆大小不能超过一块区域的大 小。如下图一，选择的圆超过区域为错误示范。下图二为正确操作。

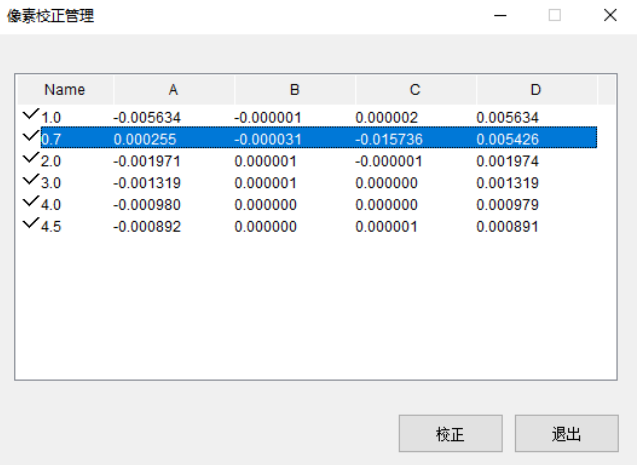

4.像素校正管理：在影像区右键选择像素校正中的像素校正管理，在像素校正管理界面选择与镜头相匹配的倍率，点击校正即可开始像素校正。

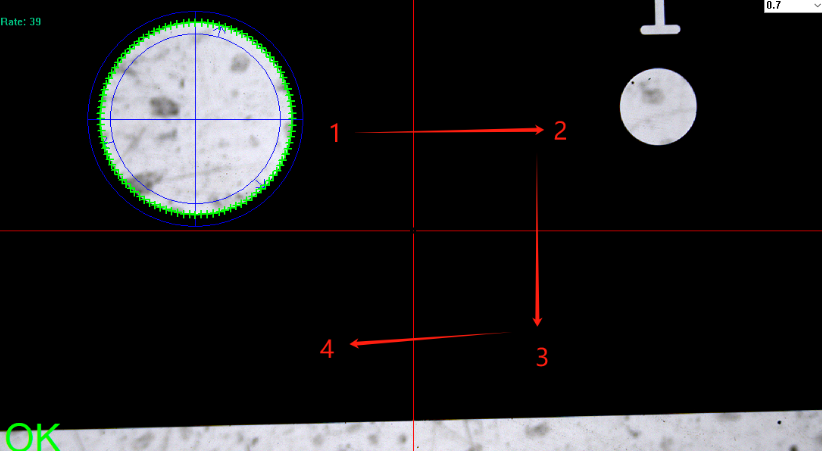

5.四圆像素校正：像素校正只能使用同一个圆进行校正，四圆像素校正即为将同一个圆在四个区域内采集圆，只能够顺时针或者逆时针移动圆，不能交叉移动。

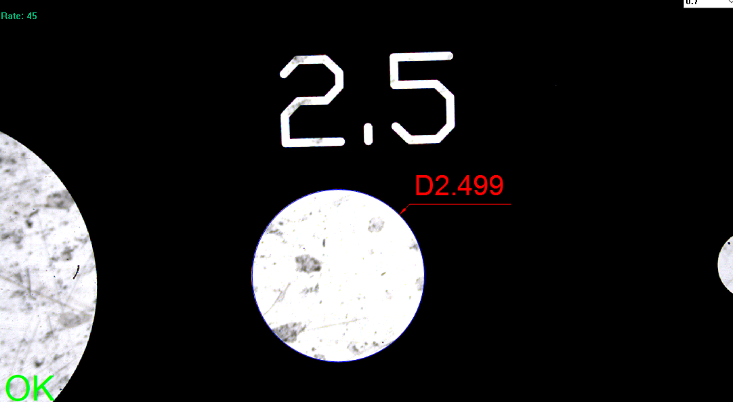

6.验证像素校正结果：像素校正完成之后，可直接采集校正片上的圆，采集完成之后，查看测得圆的尺寸与校正片上圆的标准尺寸做对比，误差在±0.003mm以内，采集完圆之后，可移动平台观察有无采集的圆与校正片上实际的圆不重合的情况，没有则说明像素校正完成。
。
