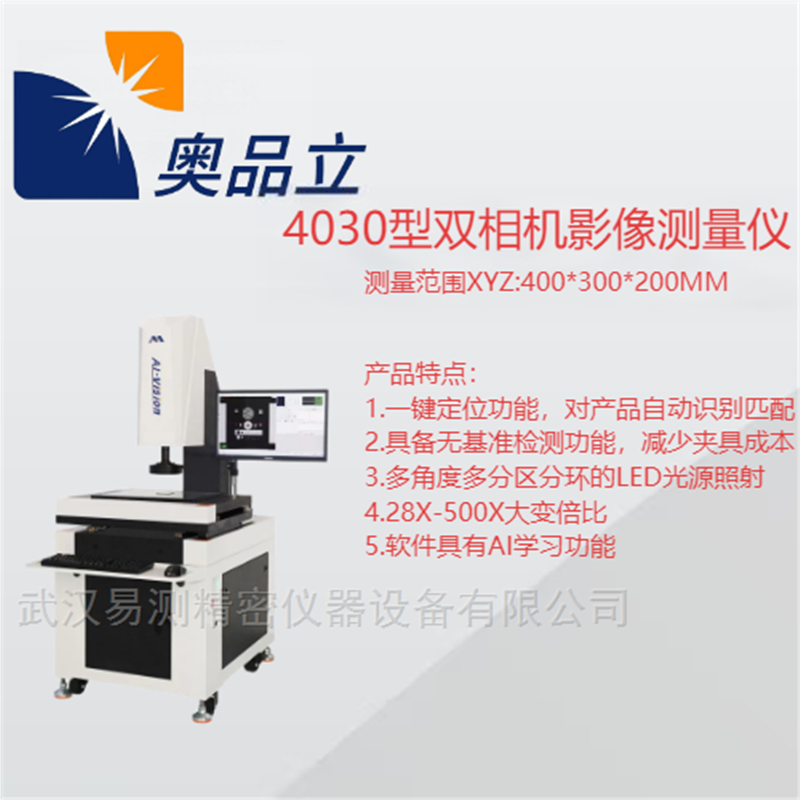

智能型影像测量仪

简要描述:智能型影像测量仪测量软件具有优秀的软件框架设计,非常稳定可靠,升级非常方便,能够快速解决客户提出的各种特殊需求,从而赢得客户,所有这些都得益于软件使用了面向对象的软件设计技术。软件是开发人员结合十余年从事计量行业及软件开发工作经验,精心研发的专业的多传感器测量软件,软件的设计原则是:操作简单、功能强大、稳定可靠、维护方便。

  • 产品型号:TOCK-H4030V
  • 厂商性质:生产厂家
  • 更新时间:2024-11-14
  • 访  问  量:91

智能型影像测量仪测量软件具有优秀的软件框架设计,非常稳定可靠,升级非常方便,能够快速解决客户提出的各种特殊需求,从而赢得客户,所有这些都得益于软件使用了面向对象的软件设计技术。软件是开发人员结合十余年从事计量行业及软件开发工作经验,精心研发的专业的多传感器测量软件,软件的设计原则是:操作简单、功能强大、稳定可靠、维护方便。

智能型影像测量仪

一.新款产品特点

1. 三轴基于光学尺的全闭环运动控制,定位快准稳。

2. 支持间歇闭环、实时闭环、开环控制等多种控 制方式。

3. 三轴R/S接口类型正交方波光学尺数据采集。

4. 电机接口:脉冲+方向+使能+控制电源。

5. 信号+电源双急停开关。6. 内置步进变倍电机驱动器,也可支持升降光 源、转台等。7. 内置表面光、同轴光、底光控制卡,硬件亮度 等级可设置,底光控制卡具有更大输出功率。

8. 环形光源控制接口及其驱动程序。

9. 内置操纵杆数据采集卡,采用UWC制定的OTP7规范, 支持HC3和金相控制面板;内置摇杆通讯卡,软件自动切换更方便,避免操作失误。

智能型影像测量仪

二.快速影像测量仪配置清单

1.主机:一体式机身及底座

2.相机系统:2000万高清晰相机

3.镜头:双远心大视野光学镜头

4.测量范围:300*200(拼接)

5.光栅尺:0.1μm

6.电机:三轴Panasonic伺服马达及驱动器

7.照明系统:平行轮廓光+表面环形光(自动打光及补光)

8.软件:IVT-VISION测量软件


三.推荐一些智能型影像测量仪经过客户认可的常用功能

1:重新测量功能。

   该功能可对已测量过的元素,重新改变测量方法,灯光,倍率等,然后会刷新测量数据,并且与其相关的元素数据也会刷新(如:两线构造距离,如果其中一条线重新测量了,那么距离元素数据也会重新刷新)。

2:修改编辑及查看寻边状况

   软件可以修改编辑任何测量元素的寻边范围,光源亮度,倍率等。还可以查看之前测量的某个元素的寻边状况(包括寻边的位置,所用的光源亮度,倍率及所采的原始点等),以便用户掌控测量的全过程的状况.

3: 可以修改元素名称及尺寸名称,以与客户图纸一致。

   客户可以任意修改元素的名称及尺寸名称。如:可以C1(圆1) 修成你想要的名称. 并可以C1的半径,直径,周长,面积等等名称改成你想要的,以便符合图纸的需求.

4: 极座标与直角坐标可以混合编程,以符合设计图纸的要求.

  比如:10个元素中,其中的一些元素为极座标显示,另一些元素是直角坐标显示,并可以导出到报表中去.

5:可以运行程序的过程中暂停执行程序,并对某元素修改后,继续向下测量

6: 批量设置元素的公差带及名义值.

  在设置元素的公差带和名义值时,不用一个元素一个元素的设置,这样效率很低,可一次性批量设置公差带和名义值,提高效率.

7: 可建立多重工件座标系。并可以建立多重Z轴座标系。

   软件可以建立多重工件座标系。并可以在多个不同的Z轴平面上建立不同的Z轴座标系,这对有台阶的工件,且不同的台阶厚薄不一时,非常有用。

   当建立多重工件座标系时,测量的数据的可以在哪一个座标系测量的,就显示哪一个座标系下的数据,也可以只显示在当前座标系下。
