很多三坐标初学者或者对键槽特点还不熟悉的测量员，在测量键槽对称度的时候就直接在键槽两边各取一条直线，然后直接评价对称度。这样测出来的结果往往是准确的，但是如果仔细推敲就会发现这样的结果是不符合实际的。原因有两点：1.键槽的加工过程中是会有误差的？2.零件或者说键槽的就一定是与三坐标测量机的平台是垂直的吗？武汉易之测仪器正确的键槽测量方法如下：
一.总体可以分为以下几个步骤：
1.确定构成坐标系的特征元素。
2.用321法则建立坐标系。
3.抓取需要评价的特征元素。
4.评价对称度。
今天这篇文章主要跟大家讲解**步，下期在跟大家介绍第二步和第三步。
二.具体的操作步骤如下：

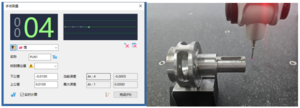

1.1测量键槽圆柱端面PLN1；通过三坐标软件手动测量在键槽圆柱端面采集四个不同位置的点，点击完成PLN1采集完成。以端面PLN1的方向设为坐标系X轴正方向。

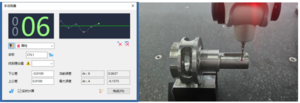

1.2测量圆柱CYL1；通过三坐标软件手动测量在圆柱上的六个及以上的不同位置的点，完成圆柱CYL1的采集，将圆柱圆心设为坐标系的原点。
1.3键槽侧面各采集一个点PT1,PT2。

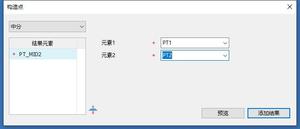

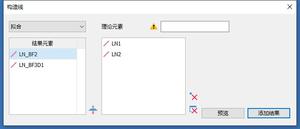

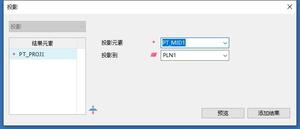

1.4使用构造功能中的构造中分点构造PT1,PT2的中点，使用投影功能将中点投影到端面PLN1,使用拟合线功能将投影点与圆柱CYL1拟合直线LN_PERP1。
通过以上步骤可以完成建立坐标系的基本特征选取，下一期我们将跟大家介绍坐标系的建立以及键槽的评价。敬请期待！
