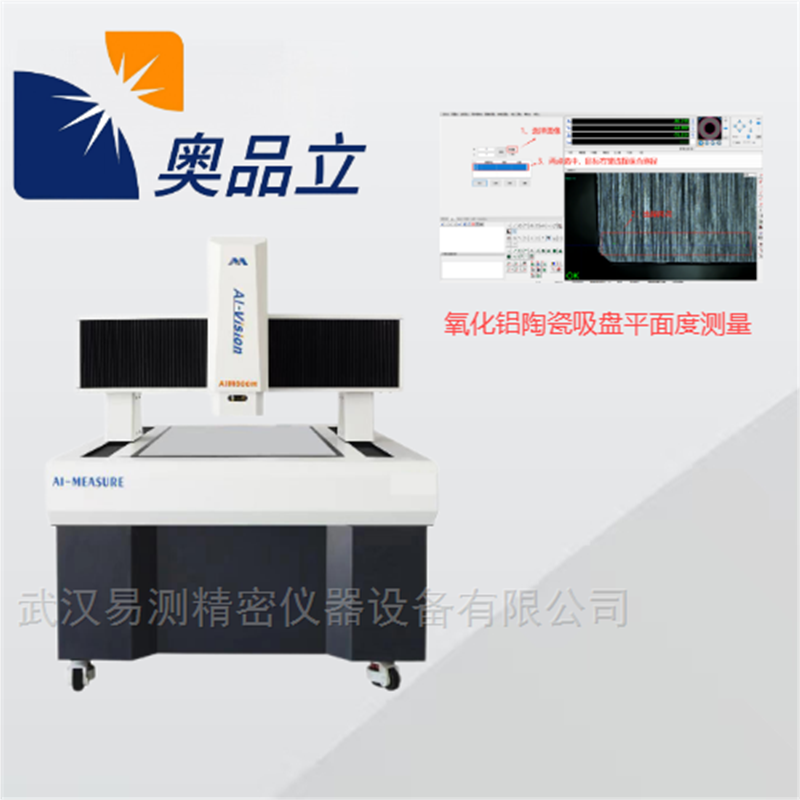

非接触式三次元影像测量仪

简要描述:非接触式三次元影像测量仪三轴摇杆控制,自动对焦,编辑程序后一键测量,完成后自动输出测量报告。NG位置用红色显示。支持数据上传MES,自动化检测站。可以选配探针完成简易三维测量,选配激光完成高度,透明物体厚度,以及曲面轮廓测量。

  • 产品型号:TOCK-400HL
  • 厂商性质:生产厂家
  • 更新时间:2024-11-05
  • 访  问  量:68

(1) 设备名称:非接触式三次元影像测量仪

(2) 设备型号:TOCK-400HL

(3) 测量行程:X:400mm,Y:300mm,Z:300mm

(4) 用领域:广泛应用于玻璃、机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密五金、精密冲压、接插连接器、家电、计算机、液晶电视、电路板PCB、汽车、医疗器械、钟表、仪器仪表等。


非接触式三次元影像测量仪技术参数

1、外形特点:设备的主体结构,通常由山东济南产大理石制成,具有良好的平面精度和结构强度,以确保设备结构能够在高温环境下不变形。四周有搬运手柄,方便运输和维护。

2、内部特点:运动控制器和马达伺服驱动按照**的排列方式进行布置,使得整个空间看起来非常整洁和有序。走线的设计也非常整齐,没有出现任何混乱或交叉的情况。

3、运动控制器特点:采用在2021版本上升级运动控制技术研发的专用控制器,与探针,光源,光栅尺构成强大的量仪电控生态系统。该控制器集XYZ工作台运动控制卡、光学尺数据采集卡、分区程控光源控制卡、操纵杆数据采集卡、探针处理和变倍/光源升降、XYZ手脉控制、双Y轴光栅等功能于一体,具有USB和网络通讯接口。

4、设备保护系统:安全保护系统是保障操作人员安全的关键部分,它配备有急停开关、滤波器、防止夹手、摇杆急停功能。安全保护系统能够及时发现和排除设备故障和安全隐患,保障操作人员的安全和设备的稳定运行。

规格型号

TOCK-400HL

量测范围(XYZ)

400X300X300

重量

380KG

承重

30KG

传动方式

V导轨+光轴

平台、底座材质

高精度花岗岩00级(山东济南青)

XY 精度

(2+L/200)μm

光栅尺分辨率

XYZ:0.5μm

镜头

4K高清镜头

镜头倍率

光学放大倍率:0.7X-4.5X

CCD影像

1/1.8靶面尺寸

200万像素彩色CCD

光源

LED白色近平行光+上光源

量测软件

INS-C

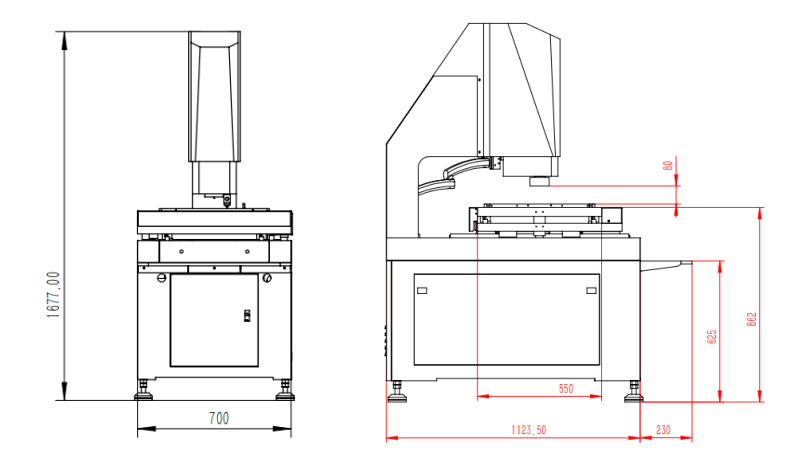

产品外形示意图

非接触式三次元影像测量仪
