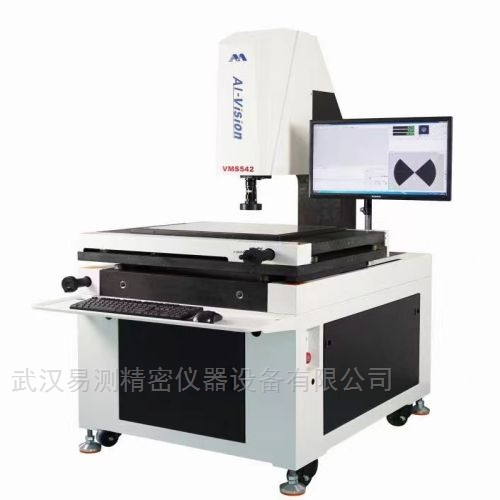

自动影像图像尺寸测量仪

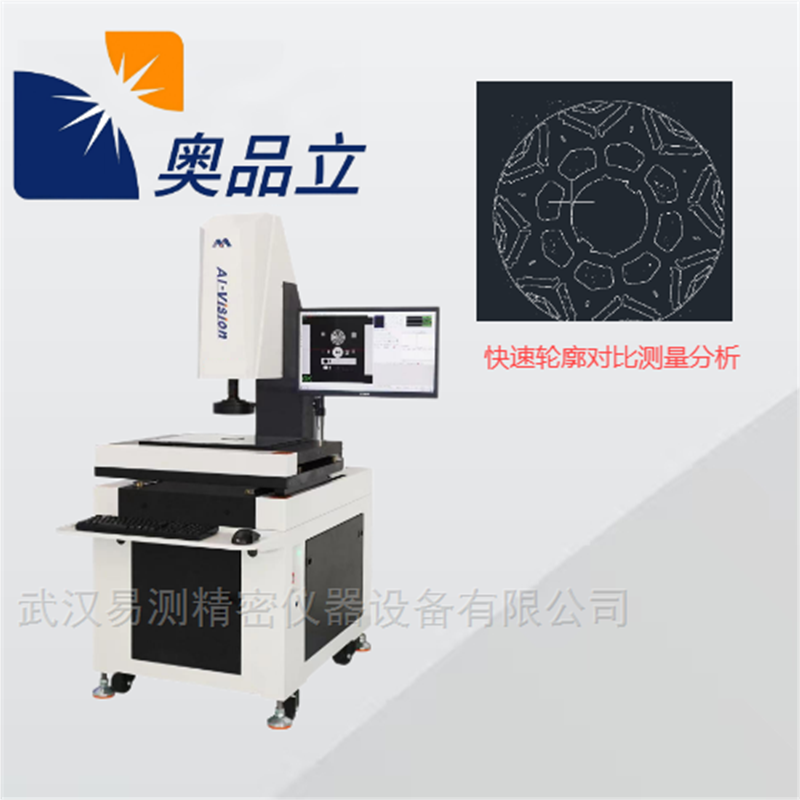

自动影像图像尺寸测量仪可以对拆解后的定子转子进行测量，并用软件轮廓扫描功能将测量数据导出。由于产品表面毛刺较多，通过普通的画线画弧等功能导出dxf格式是完整的线，因此线集的dxf文件很难满足逆向工程。产品结构特点如下：

1、整机机构部分均采用天然大理石材质,从而保障了设备的测量精度稳定性。

2、产品样式也结合行业发展，全新流线型的造型设计，外观整洁、直观、大方。

3、Z轴加装激光指示器，便于操作者更快的找到被测元素位置。

4、承载重量25KG。（以实际为准）

5、设备底座安装轮子可推，也可通过叉车内铺设轨道，方便物料的运输。

6、关于光源控制要求：五环八区任意可调，亮度分布，为寻边提供良好的视场环境。

7、设有多重安全保护装置。

自动影像图像尺寸测量仪技术特点：

1.轮廓测量：就是测量工件的轮廓边缘，优于产品的轮廓一般黑白边缘比较清晰，采用底部的轮廓光源（又叫平行光源），需要时也可加表面光做辅助照明，让被测边线更加清晰，有利于测量。

2.表面测量：表面测量应用比较广泛，凡是能看到的物体表面图形尺寸，在表面光源照明下，影像测量仪几乎全都能测量。但这也是二次元影像测量仪使用过程中的难点。因为不同材料吸光率不同，在例如，电路板上的线路铜箔尺寸、IC 电路等。当被测物体是反光性不好的黑色塑料、橡胶时，投影仪无法看清的表面，影像测量仪也能轻73882必赢网页版量其尺寸。

3.高度测量：有一些深孔，在比较高的倍率下，影像测量仪可以作高度测量（通过CCD在不同的高度面聚焦，计算出高度差的一直功能）。
