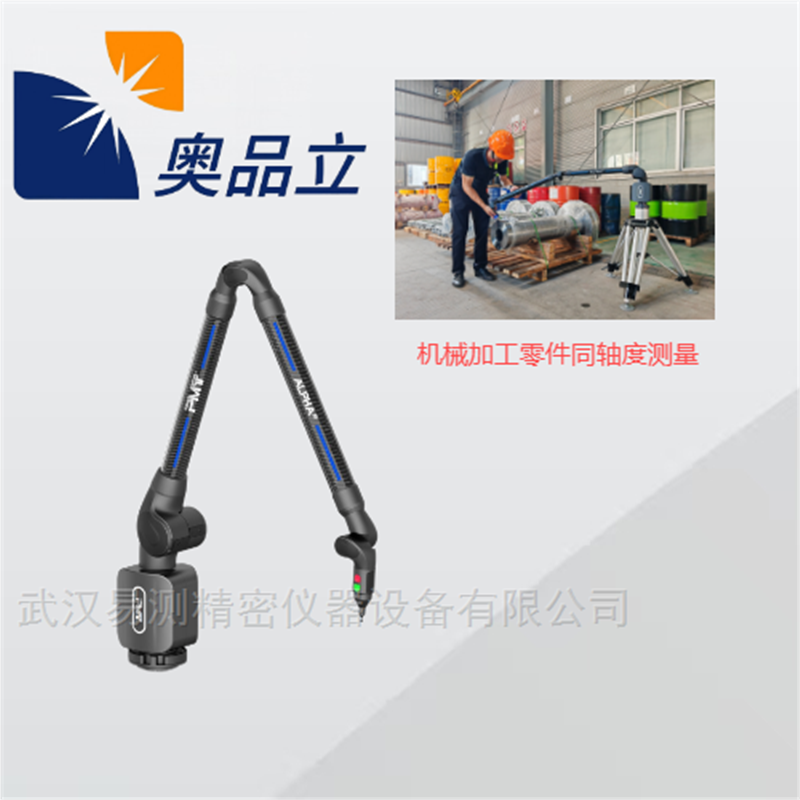

便携式光学扫描式三坐标测量仪属于手持接触式测量。探测时，只需将测头碰触到我们的被测工件表面采集，通过手持部位 的两组对称设计的同功能按键进行操作，单组按键分别为 采集（绿色）按键和确认（红色）按键。软件端涵盖了我们常 用的所有二维几何特征和几何体测量命令。并且，通过先选 定、再采集的方式，实现了最少取点数构造数字化特征的功 能，从而使我们的测量工作非常高效。
产品详细测量步骤介绍
第一步-公差要求确认 确定主辅定位销、孔、定位面、间隙面、齐平面及相关部件公差要求；
第二步-坐标对齐 常规检具初始坐标对齐使用三个垂直平面或初调孔位置3-2-1对齐，然后取点与数模对比，调整基准数据；
第三步-数据调整 在CAD数据上对比，得出偏差值进行调整，重复调整到公差范围内；
第四步-生成报告 测量完成后需要将测量程序按照检具编号命名存档，并按要求 出具检具报告；
便携式光学扫描式三坐标测量仪技术参数及环境条件：
性能指标：测量标准符合ISO10360-12
型号 | 测量范围 | 1 SPAT | 2 EUNI | 3 PSIZE | 4 PFORM | 5 LDIA |
Alpha M-1.5/6 axes | 直径1.5m | 0.018 mm | 0.042 mm | 0.009 mm | 0.016mm | 0.026 mm |
1 SPAT-单点摆臂测试
2 EUNI -两点之间的长度误差，将测量值与标称值进行比较
3 PSIZE - 接触式测量球体尺寸误差，比较测量值与标称值
4 PFORM -接触式测量球体形状误差
5 LDIA - 球体位置直径误差(包含从多个方位测量的球体中心的球形区域的直径)
