三坐标测量仪如何测量键槽对称度-下篇

  • 发布日期:2024-02-18      浏览次数:1943
    • 在之前的文章,我们跟大家介绍了三坐标测量键槽对称度的第一步步(确定构成坐标系的特征元素)。本期我们跟大家介绍,用321法则建立坐标系。抓取需要评价的特征元素和最后评价对称度。(以下内容接上篇1.4)

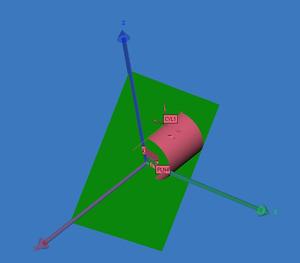

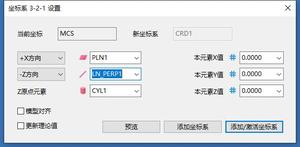

      1.5建立坐标系,坐标系方向与机械坐标系保持一致,将PLN1设置为X正方向,LN_PERP1为Z负方向,圆柱圆心为原点;

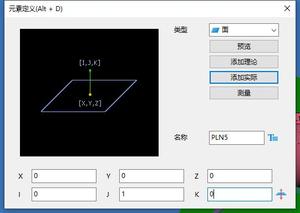

      2.1通过以上步骤我们完了坐标系的建立,下面根据被测元素确定基准面为XZ平面,元素定义一个面PLN2即为XZ平面为评价对称度的基准;因为我们需要的平面为XZ平面,则其方向向量i,j,k的值分别为0,1,0;X,Y,Z的坐标值一般设为坐标原点。





      2.2采集键槽两侧各一条直线LN1,LN2(这一步属于基本操作,就不详细描述);

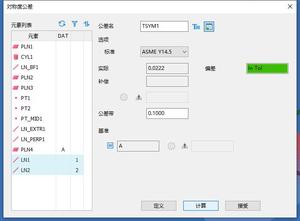

      3.评价对称度,LN1,LN2为测量元素特征,XZ平面即PLN2为基准,点击计算即可得到键槽的对称度。


      三坐标测量键槽对称度总结:

      三坐标测量键槽的对称度的整个过程,其中坐标系的建立最为重要,坐标系是三坐标评价尺寸的基础,目前在将零件在坐标系固定,所以建立必须保证正确,这样评价尺寸的结果才能保证最小的误差。以上介绍如各位测量员有不清楚的地方,请随时与我们联系。
