通讯产品金属外壳螺纹孔深度测量方案介绍

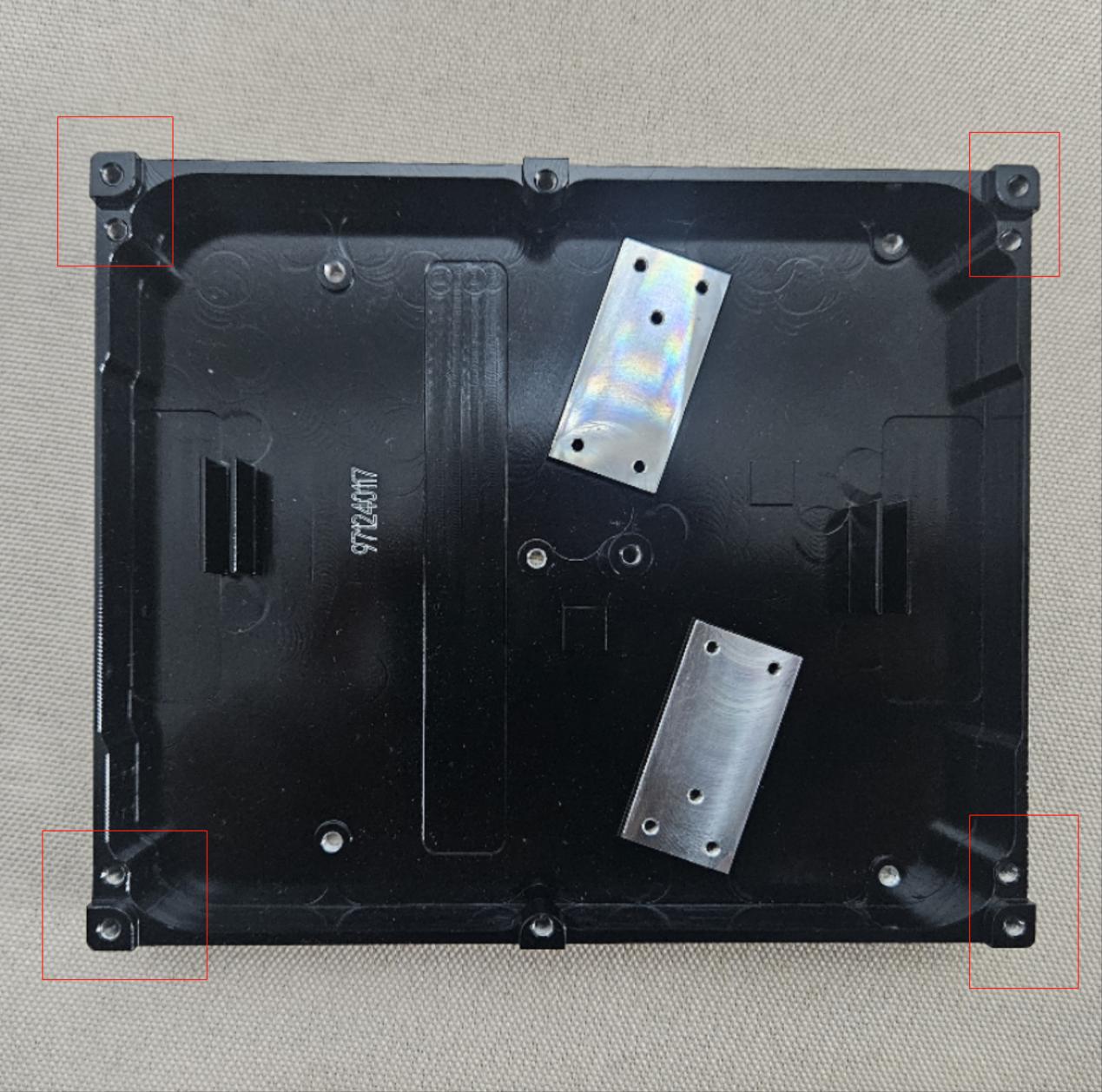

EDFA又叫做掺铒光纤放大器能对光信号进行放大的一种子系统产品。在5G和6G通讯过程中，掺铒光纤放大器已经发展出多种不同的结构。光纤放大器内部组成复杂而且精密，一般由掺铒光纤，泵浦激光器，光合路器几个部分组成。我司接到一个客户需求，需要对小型光纤放大器的螺纹孔深度测量。（下图样品测量红色方框区域的螺纹孔深度。）



该产品的测量难点：

1在于孔直径只有2mm，且深度有11-12mm，激光传感器由于无法反射回信号无法使用。

2.同样是因为孔径比较小且深，普通上光源照明效果不佳。

3.需要保证被测位置没有腐蚀生锈或者毛刺，对产品的表面光洁度有一定的要求。




解决方案为2.5D光学影像测量仪+同轴光+聚焦测量。

1.光源的选择，对于直径较小的深孔测量，需要用同轴光才能够看清深孔底部，普通的环形光源无法满足测量需求。

2.选择合适的放大倍率，需要选择较大倍率来对孔的深度进行测量，倍率大，能够观察到的产品特征越细致，受产品表面毛刺影响较小，一般倍率选择2以上。

3.手动移动z轴，将被测孔上表面大致对焦清晰，选择对焦点功能，在影像区出现蓝色方框，鼠标左键按住拖动蓝色方框移动到被测孔上表面，双击左键即完成在被测孔上表面采点。

4.手动移动z轴，将被测孔底面大致对焦清晰，选择对焦点功能，之后采集对焦点的步骤与上一步一致。

5.构造距离，将特征元素区选择之前采集到的两个对焦点选中，点击构造距离，数据显示区的Z距离即为孔的深度。

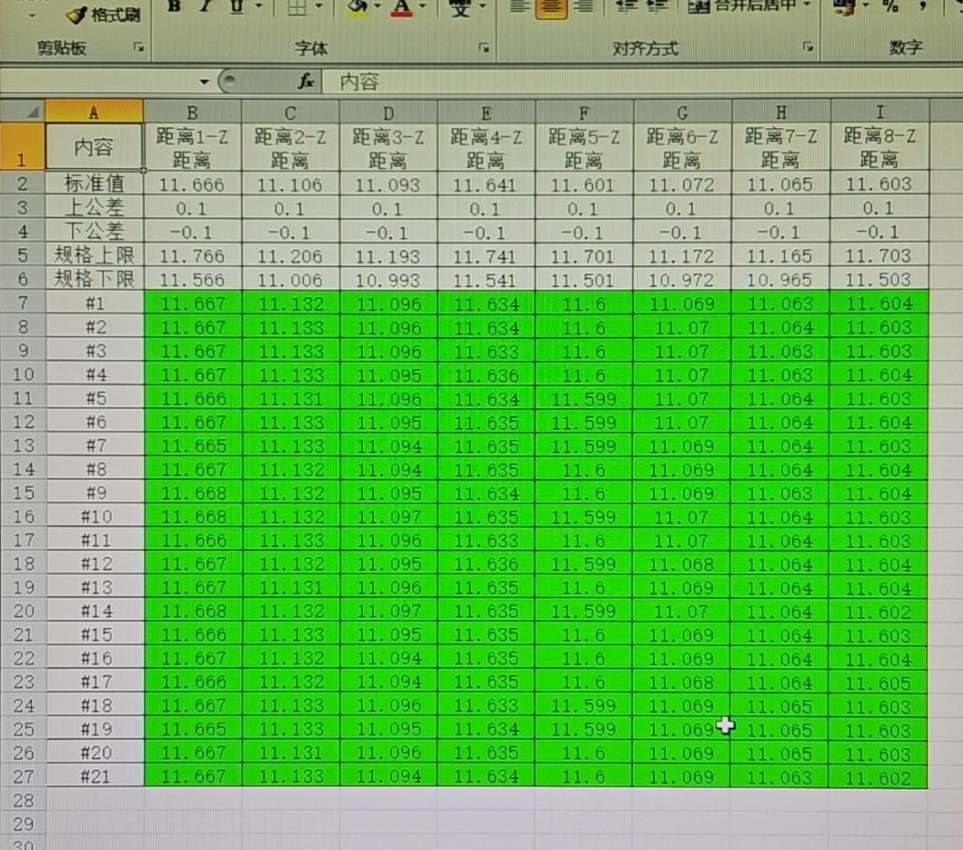

                                                                             （测量结果数据表）




总结：使用武汉73882必赢网页版精密仪器2.5D光学影像测量仪这种测量原理属于ccd检测三维尺寸，测量数据显示用该方法测量螺纹孔深度重复性在3μm左右。但是在前期方案选型需要考虑孔径大小以及深度来选择适合的配置。
