三坐标测量基本步骤检测服务流程:
1. 计算机一套:酷睿双核3.4GHz/4GB内存/500 GB硬盘/1GB显卡/ DVD-RW光驱/21.5" TFT显示器/ Windows 操作系统。
2. 测量软件要求:
a) “一键式"自动创建手动/自动坐标系,选择1个、2个或者3个基准特征,点击“快速坐标系"按钮,即刻获得坐标系
b) 直观的自学习功能,无需CAD模型,无需记忆编程指令,轻松实现用户零件编程
c) 手动特征的智能识别,根据测量点位自动计算测量特征的类型(线、圆、圆柱、圆环等等)
d) 多达14类特征的上百种构造方式。灵活实现缺失特征、复杂特征等元素的构造
e) “快速启动"功能实现向导型单步执行模式,适用于手动操作或者无测量经验的人快速上手
f) 快速编辑更新特征或尺寸参数。在编辑窗口中,从一个特征或尺寸中“复制"参数,并“粘贴"到其他特征和尺寸中
g) 支持圆/圆柱/直线等特征的基本扫描功能,完成通用的扫描测量任务
h) “保护模式",对程序和参数进行密码保护,冻结程序以确保程序的安全性
i) 遵循国际GD&T评价标准,全面涵盖ISO及ASME Y14.5等标准
j) 提供了功能强大的形位公差的评价,包括:直线度、平面度、圆度、圆柱度、圆锥度以及各种复杂曲面的轮廓度等。相对基准几何要素位置度的评价:平行度、垂直度、角度、对称度、位置度、同轴度、同心度、轴向跳动、径向跳动、轴向全跳动、径向全跳动
k) 10种默认类型的检测报告及定制报告功能,满足各层次用户对测量报告的需求
l) 基于已测定的尺寸和特征,“精简程序"功能允许执行检测程序中的任意部分尺寸,以快速实现某部分特征的复检或抽检
m) ★PTB和NIST认证,软件需获得中华人民共和国软件著作登记权证书。。
三坐标测量基本步骤检测服务前安装环境要求:
(A) 技术配置清单 | |||||||
序号 | 说明 | 名称 | 规格型号 | 数量 | 备注 | ||

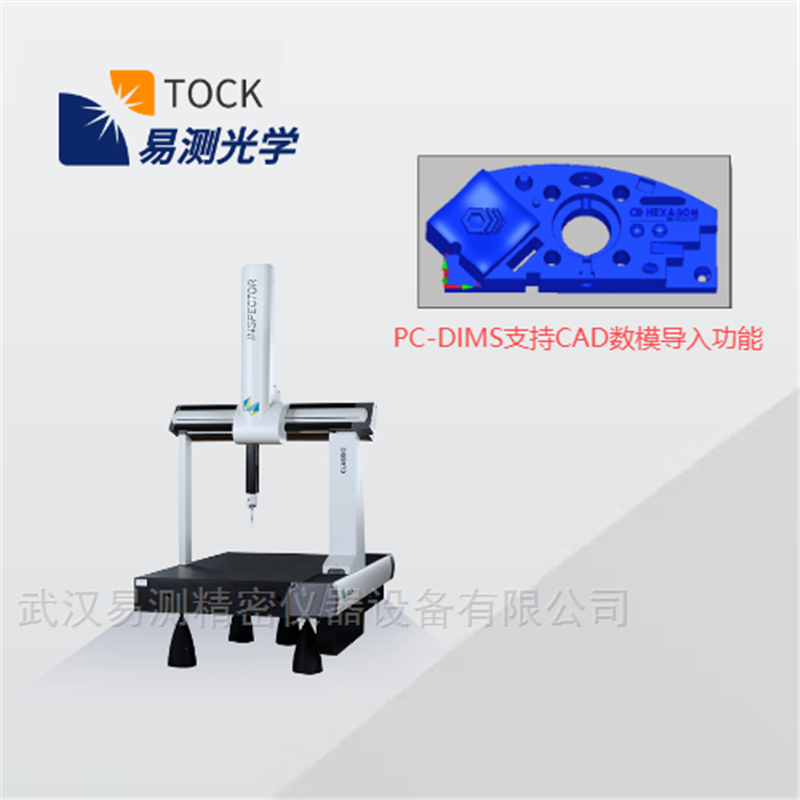

I. | 主机 | 1 | 主机 | 三坐标测量机 | 1 | ||
2 | 控制系统 | 控制系统 | 1 | ||||
3 | 操纵盒 | 1 | |||||
4 | 校验球 | 1 | |||||
II. | 计算机系统 | 1 | 计算机 | 标准配置计算机系统 | 1 | ||
2 | 专用操作桌 | 1 | |||||
III. | 软件系统 | 1 | 基本软件 | PC-DMIS Pro(数控版)测量软件 | 1 | ||
IV. | 测头系统 | 1 | 测头 | HH-A测头系统 | 1 | ||
(B) 其他要求 | |||||||
序号 | 名称 | 说明 | |||||
I. | 培训 | 提供2人5个工作日海克斯康培训中心测量机应用操作培训。 | |||||
II. | 安装 | 包括测量机的安装、调试以及测量机安装现场的最终验收。 | |||||
III. | 保修期 | 测量机在买方调试验收合格后,免费保修12个月。 |
