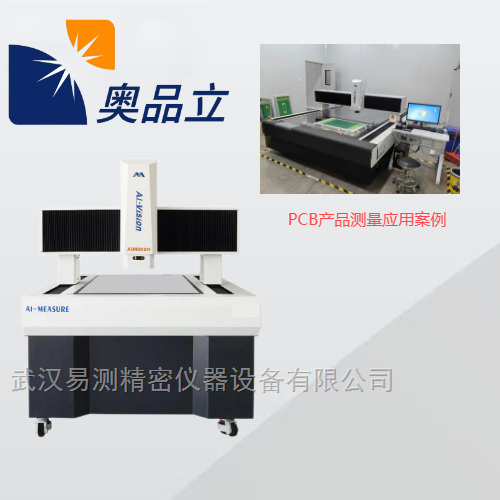

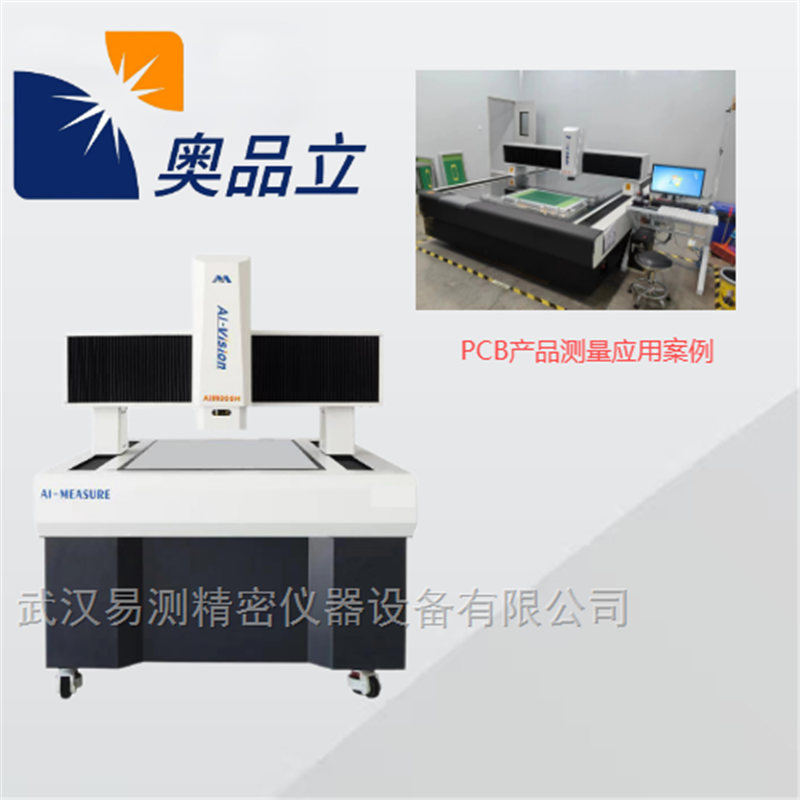

大行程影像测量仪

简要描述:大行程影像测量仪地图导航功能是将工件(特别是超出相机摄像范围的大尺寸工件)用拼接扫描或拍照的方式制成一张图片,并将该图片的像素点和实际工件上的坐标位置相对应,对应后可在图片上的任意位置单击鼠标右键选“移到此处",则机台会自动将工件该局部移动到图像区。

  • 产品型号:AIM-R
  • 厂商性质:生产厂家
  • 更新时间:2024-11-14
  • 访  问  量:468

大行程影像测量仪地图导航功能是将工件(特别是超出相机摄像范围的大尺寸工件)用拼接扫描或拍照的方式制成一张图片,并将该图片的像素点和实际工件上的坐标位置相对应,对应后可在图片上的任意位置单击鼠标右键选“移到此处",则机台会自动将工件该局部移动到图像区。

大行程影像测量仪

1.量测范围(XYZ):1500X1200X200

2.传动方式:高精度丝杆传动(中国台湾TBI丝杆)

3.平台、底座材质:高精度花岗岩00级(山东济南青)

4.XY精度:(3+L/200)μm

5.XY重复精度:2um

6.光栅尺分辨率:XYZ:0.1μm

7.设备使用功率:约650W

8.电源电压功率:280V

9.镜头:VP63100 4K高清镜头

10.镜头倍率:光学放大倍率:0.7X-4.5X


通过我们公司业务员长期积累的经验,一般客户的测量室常见的量具多为卡尺,千分尺,塞尺,环规。这些量具虽然实用,但是他们功能比较少,测量员对于零件上的R角测量和线轮廓度的测量往往束手无策。而我们易之测公司的R1500-大行程影像测量仪厂家,除了可以替代以上量具外该产品有基本几何元素的图形处理和显示功能(缩放、平移、窗口显示、局部放大、全屏显示功能),使测量结果变得更加形象、直观,便于用户操作。


软件具有图片导航功能,可以快速找到零件位置。对用户最感兴趣的距离与角度元素,既可作测量元素对待(可通过一次测量直接获得所需结果),又可作构造元素对待(构造方法灵活多样,构造功能极其强大),从而增加了求距离和角度的灵活性与方便性。测量方法多样(自动寻边、对比测量、局部放大采点、十字线寻边测量、鼠标采点测量),可以满足用户不同需求,大大提高使用的方便性,当某种特别的工件用自动寻边无法完成时,可通过对比测量和局部放大采点测量方式解决.
