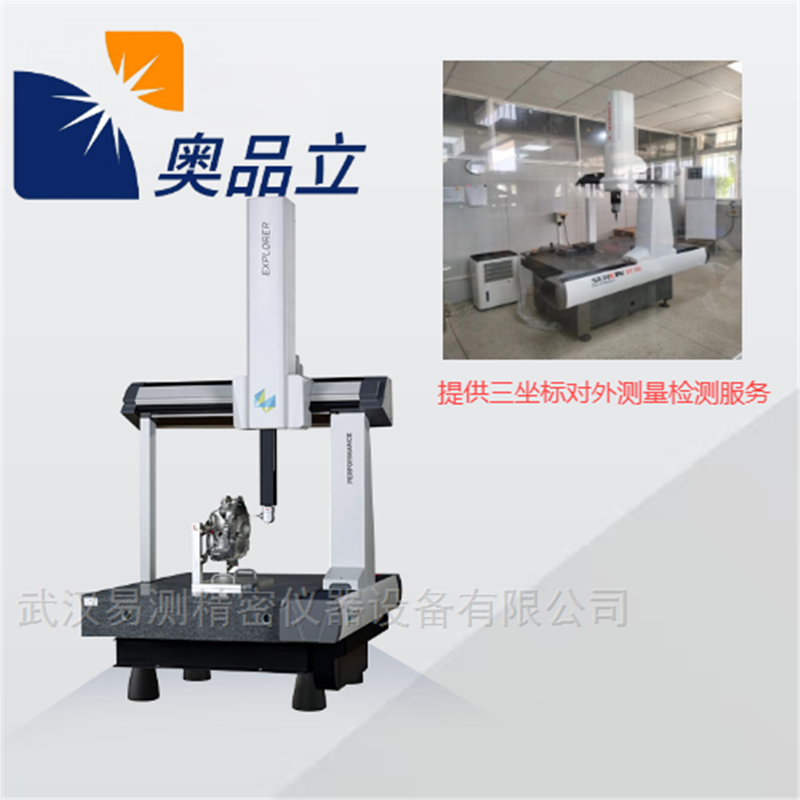

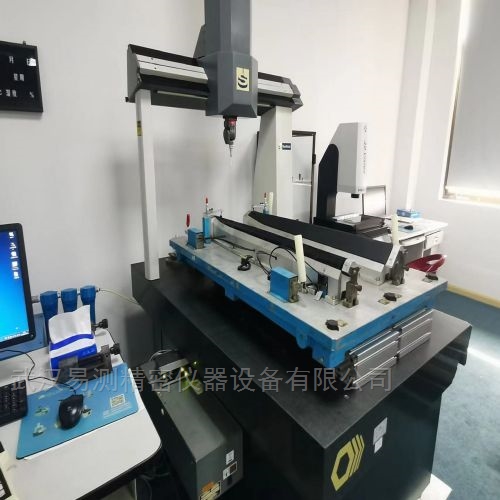

湖北武汉三坐标对外尺寸测量检测服务的架构如下:
机型:海克斯康PC-DIMS
1.机器罩売
2.X轴轨道
3.光栅尺
4.Z轴轨道
5.Y轴主立柱
6.防尘罩
7.急停按钮
8.支撑架
9.大理石
10.Y轴轨道
11.Y轴副立柱
12.夹具
什么是三坐标检测,湖北武汉三坐标对外尺寸测量检测服务设备配置说明
1.是一种优质高效的直流伺服系统。
2.可支持各种触发式测头、模拟扫描测头和非接触式测头。
3.采用了高速运动控制芯片,使得测量机的各轴运动形成了独立的闭环系统,在高效运作的同时保持高精度。
4.飞行特性减少了运动中的停顿和拐角,从而确保测量机的工作效率及运行的稳定性。
5.经过严格的可靠性与安全性国际认证(如CE认证)。
6.控制柜中装有用于通风的风扇,同时控制柜前后有两个装有过滤栅格的通风口,起到了良好防尘效果。
7.采用当前流行的高速串行总线技术,同时采用模块化硬件设计,可扩展性强,且易于维护。
测头技术参数:
分度角A(俯仰)Indexable axis A | from -115° to90°, step of 7.5° |
分度角B(旋转)Indexable axis B | ±180°, step of 5° |
总位置数 | 720 |
重量 | 938g |
旋转扭矩 | 1.4Nm |
定位重复性 | 0.5µm |
加长杆长度 | 300 mm |
