上周我司售后服务工程师在武汉经济技术开发区常福工业园一家汽车行业三坐标测量仪老用户回访，该公司测量员肖工是初学者，他跟我们反馈，在测量某个零件平面度时候，跟客户用相同方法建立坐标系，也按照图纸点XY坐标要求取点。但是测量平面度的结果和客户总是有偏差。我们建议肖工在测量过程中，除了关注软件编程外，三坐标测量机的其他硬件也会给测量结果带来的影响。在肖工给供应商的电话后，就找到了问题点：肖工用的3mm测针，而供应商用的6mm测针。待肖工重新更换6mm测针后测量结果就和对方保持一致了。
肖主管用的三坐标测针是属于直测针。除了直测针外，还有其他4个类型的测针。三坐标测量机初学者应该了解不同测针的应该场景，才能够在零件测量过程中降低测量误差。

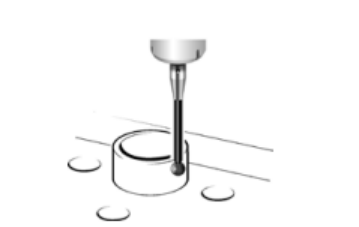

1. 直测针：
这是常用的一种测针，采用高球度的工业红宝石测球和备选的各种测杆材料。测球安装在一系列材料的测杆上—不锈钢、碳化钨、陶瓷以及专用碳纤维材料。这种简单的红宝石球探针适用于大多数检测应用场合中。

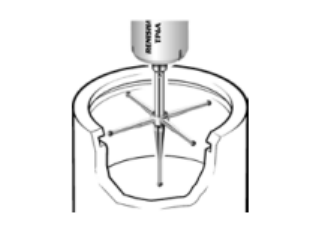

2. 星形测针：
由5个红宝石测球系统安装在不锈钢星形测针中心座。星形测针可用于检测各种形体结构。这些测针的使用因为可进行多测尖检测，减少了将测头移动到工件的内部测量位置如孔的侧面和底部的需要，从而缩短了检测周期。

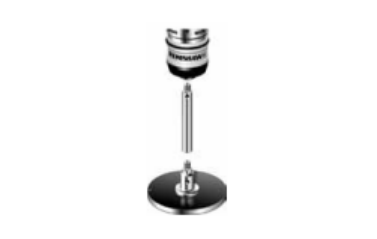

3. 盘形测针：
盘形测针是高球度测球的截面，主要用于检测孔内退刀槽和凹槽这种球形测针无法接触到的位置，但仅限于X、Y方向的有效检测。
4. 柱形测针：
这种测针用于检测薄板材料的孔。还可测量各种螺纹特征、并可定位攻丝孔的中心。

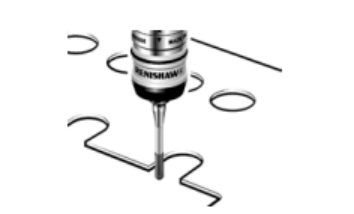

5. 针形测针：
针型测针专用于螺纹牙型、特定点及刻划线(按较低精度)的检测。并可用于检验极小的孔的位置。
