全自动化影像测量仪既可采用 TCP/IP 协议通讯，亦可采用 RS232 串行通讯接口进行通讯，采用 TCP/IP 协议通讯时，本机为服务器端，远端为客户端。需在通讯设置内设置服务器端口，通讯采用长连接方式。1.2 RS232 串口通讯采用 RS232 串口通讯时，需在通讯设置内设置串口号、波特率。

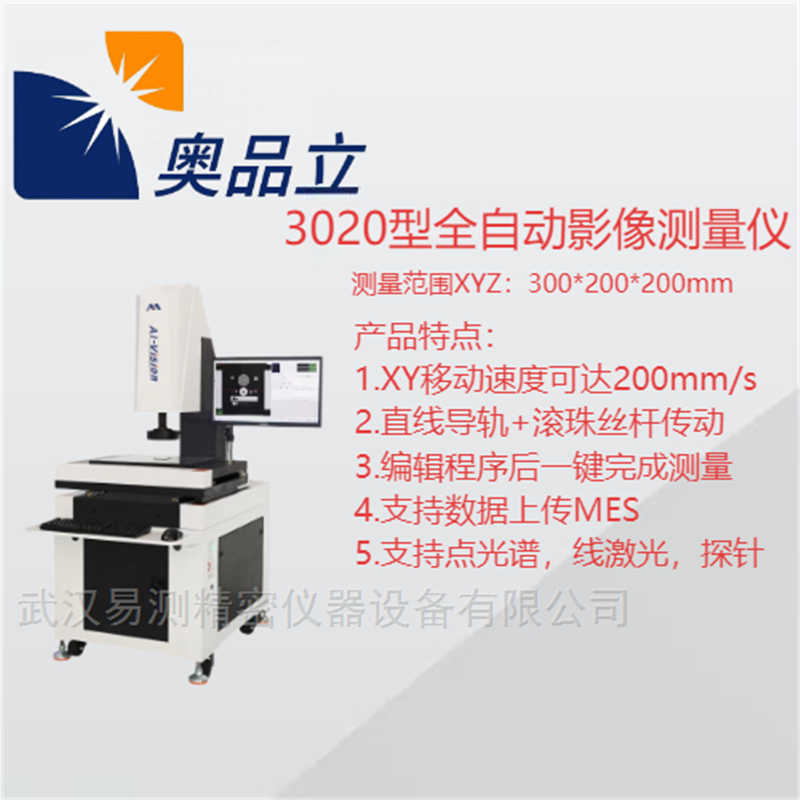

高生产率CNC影像测量系统，可以直接测量点、直线、圆、圆弧、椭圆、矩形、槽形、环形、距离、角度到形状评价的一系列任务。配置自动变焦镜头，让复杂零件可编辑测量程序，一键完成测量任务。它测量结果信息非常丰富﹐用户可选择自己感兴趣的进行显示﹐或做报表。测量结果可保存DXF档,将其在AutoCAD中与工程图进行比对。适用于生产现场、来料检验部、科研实验室和企业计量室，也可作为自动化生产线的检测单元使用。本设备测量行程范围大，支持外接点激光、线激光、MCP测头、360°转台。
全自动化影像测量仪技术参数：
规格型号 | TOCK-542 |
量测范围（XYZ） | 500X400X200 |
外观尺寸 | 700X1130X1662 |
重量 | 400KG |
承重 | 30KG |
传动方式 | 直线导轨+滚珠丝杆+私服电机 |
平台、底座材质 | 高精度花岗岩00级 |
XY 精度 | （2.5+L/200）μm |
光栅尺分辨率 | XYZ：0.5μm |
镜头 | 4K自动变倍高清镜头 |
镜头倍率 | 光学放大倍率：0.7X-4.5X |
CCD影像 | 1/1.8高清彩色CCD |
光源 | 白色近平行底光+白色四环八相上灯 |
放大倍率 | 影像放大倍率：56X-220X（21.5寸显示器） |
量测软件 | TOCK-C |
保修期 | 2年 |
