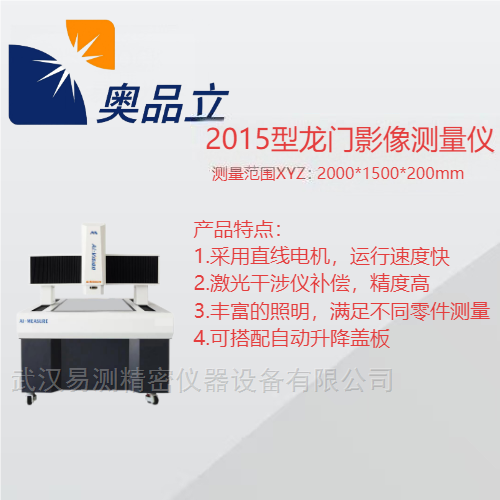

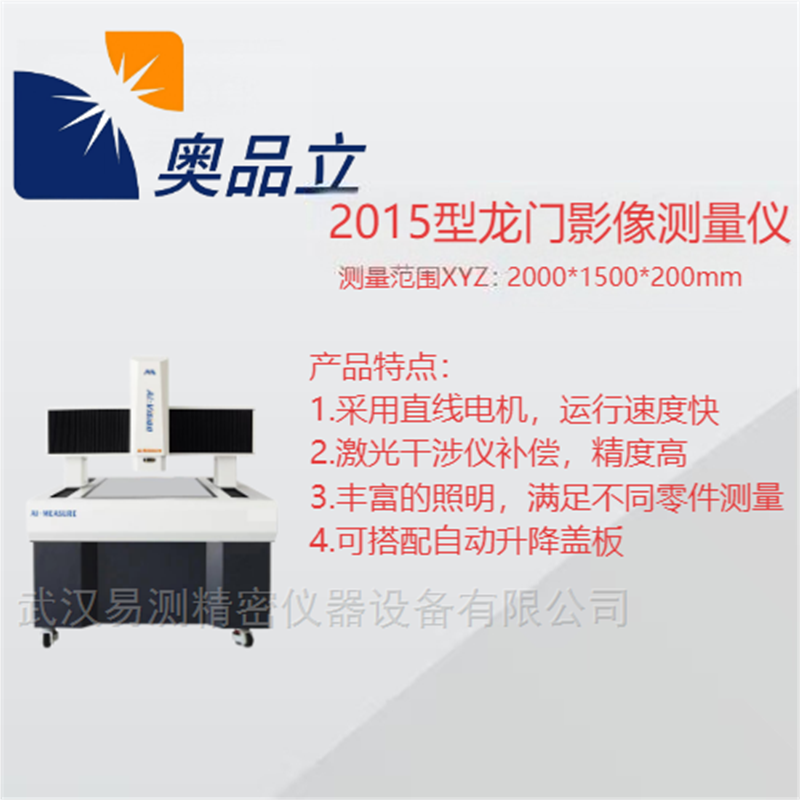

非接触式三次元影像测量仪可以提高机械零件加工质量检测,帮助企业提高竞争力,满足机加工零件通用检验标准,满足质量体系标准,从而吸引更多的消费者和客户。
产品培训测量过程:
1、 选择点集功能,选择激光采点;
2、 找到要求平面度的面,对焦清晰,在激光采点界面选择图像,之后根据需要在平面上采两个点,在激光采点界面会同步显示采取的两点,选中两点鼠标右键选择组合路径;
3、 选择组合路径之后,两点会连成直线,将测量方式设定为扫描,点数设置为-1;
4、 设置好之后选中直线,鼠标右键选择平移根据产品大小选择平移的距离、数量、方向。点击完成;
5、 等待采点完成之后,元素列表区会出现一个点集,左键双击点集,图像区会显示刚才采取到的点,通过框选选取这些点,然后构造平面;
6、 构造平面完成之后,元素列表即会得到一个平面,选择平面,数据列表区即可得到平面度,测量值即为实际值;
非接触式三次元影像测量仪测量机启动前的准备:
1.检查机器的外观及机器导轨是否有障碍物,电缆及气路是否连接正常;
2.对导轨及工作台面进行清洁;
3.检查温度、气压、电压、地线等是否符合要求,对前置过滤器、储气罐、除水机进行放水检查;
4.以上条件都具备后,接通 UPS、除水机电源,打开气源开关。
以下开始测量机系统启动和关闭
5.打开计算机电源,启动计算机,打开测头控制器电源;
6.打开控制系统电源,系统进入自检状态(操纵盒所有指示灯全亮);
7.系统自检,指示灯全亮后,操纵盒加电,再开软件。否则一打开软件就显示报错,如自动测座,还会 自动添加角度,且与当前角度不一致。 共有 3 种情况需要注意: A、开启控制柜电源前,手柄未按急停、或已按急停(即使是未解除,开启前或后解除急停 都一样),操作步骤按上述操作,无问题。 B、开启控制柜电源后,未开软件前,按下了急停,控制柜会报“sys err",即使解除急 停,在不开软件的情况下,无法正常加电,需要打开软件让它弹出报错信息,然后才可以正 常加电。 C、开启控制柜电源后,未加点,打开软件,软件会报错,清楚后,加电,在清除一次错 误,恢复正常,但是如果是自动测座,会添加一个角度,且角度与当前不一致。 Rational 回零操作, 是电机右上角回零按钮(小房子),然后点击“确定"。
4.测量机系统关闭
8.关闭系统时,首先将 Z 轴运动到安全的位置和高度,避免造成意外碰撞;
9.退出软件,关闭控制系统电源和测座控制器电源; 3、 关闭计算机电源,UPS、除水机电源,关闭气源开关。
