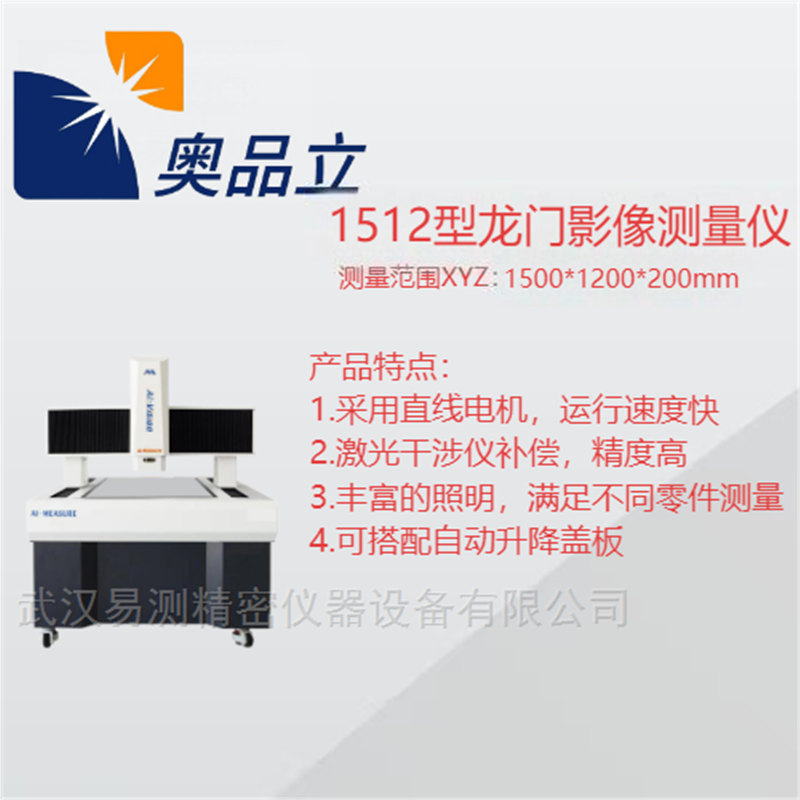

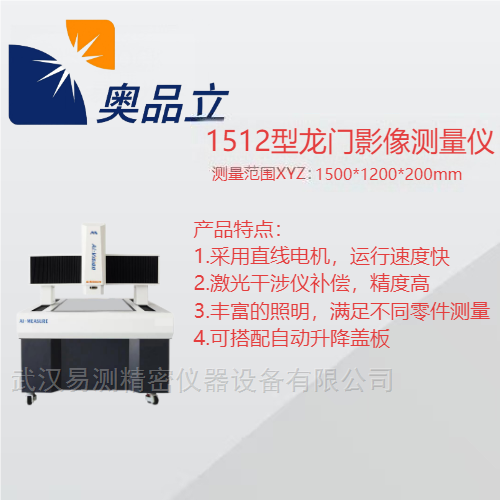

重庆龙门式二次元影像仪
是一款大量程龙门结构CNC影像测量系统，搭配光源为5环8区40向独立打光控制，提供多达40个照射角。可以直接测量点、直线、圆、圆弧、椭圆、矩形、槽形、环形、距离、角度到形状评价的一系列任务。它测量结果信息非常丰富﹐用户可选择自己感兴趣的进行显示﹐或做报表。测量结果可保存DXF档,将其在AutoCAD中与工程图进行比对。适用于生产现场、来料检验部、科研实验室和企业计量室，也可作为自动化生产线的检测单元使用。本设备测量行程范围大，支持外接点激光、线激光、MCP测头、玻璃压板。
产品外形尺寸图纸
重庆龙门式二次元影像仪技术特点：
| 型号：1000*800*200 | 标配 | 选配 | |
测量范围（XYZ） | 800 | 600*800*200 | Z轴加高至300 |
1000 | 800*1000*200 | ||
1500 | 1200*1500*200 | ||
2000 | 1500*2000*200 | ||
3000 | 2500*3000*200 | ||
控制器 | 带网口和通信功能的高级控制器 | ||
运动系统 | 直线导轨+滚珠丝杆+伺服电机 | ||
摇杆 | HC-2 | ||
光栅尺分辨率 | 0.5μm | ||
工作台 | 大理石+可拆卸光学玻璃 | 玻璃压板 | |
相机 | 200万像素超高清彩色相机 | ||
镜头 | 6.5:1自动变焦镜头 光学放大0.7-4.5X | 1. 带同轴光自动变焦镜头 2. 0.5X物镜 | |
光源 | 5环8区40向防撞上光源 LED底光 | 3环8区4色自动升降光源 | |
工作距离 | 70mm | ||
视场范围 | 10.5*5.8mm(0.7X) 1.6*0.9mm(4.5X) | ||
XY测量精度 | (3+L/200mm)μm | ||
Z轴测量精度 | 5μm | ||
传感器 | 1. 接触式：MCP探针 2. 非接触式：点激光传感器 3. 非接触式：线激光传感器 | ||
测量软件 | 自动影像测量仪基础版 | 自动影像测量仪高级版 | |
