您现在的位置:首页 > 产品展示 > 影像测量仪 > 激光影像测量仪 > VMU激光影像测量仪

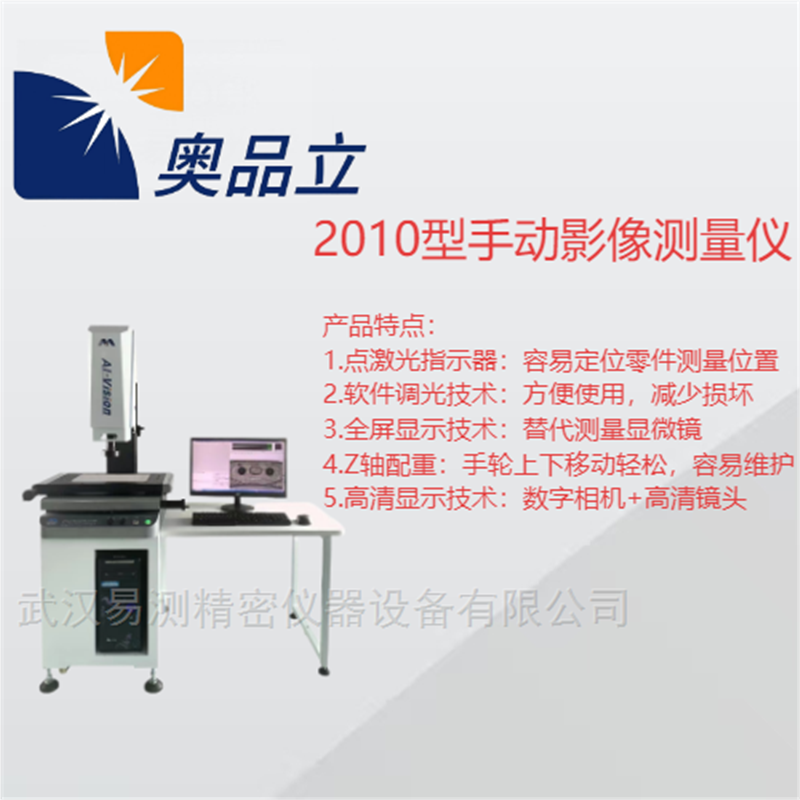

激光影像测量仪

简要描述:激光影像测量仪多适用于3C电子行业,广泛应用于各类柔性线路板,耳机,光学模组,需要对零件进行全检的只能产品配件类。当然也可以用于机械零件,这种影像测量仪的适用范围用途广泛。

  • 产品型号:VMU
  • 厂商性质:生产厂家
  • 更新时间:2024-10-31
  • 访  问  量:1958

易之测公司经营了十几年的激光影像测量仪可以测量哪些尺寸:

1.轮廓测量:就是测量工件的轮廓边缘,优于产品的轮廓一般黑白边缘比较清晰,采用底部的轮廓光源(又叫平行光源),需要时也可加表面光做辅助照明,让被测边线更加清晰,有利于测量。

2.表面测量:表面测量应用比较广泛,凡是能看到的物体表面图形尺寸,在表面光源照明下,影像测量仪几乎全都能测量。但这也是二次元影像测量仪使用过程中的难点。因为不同材料吸光率不同,在例如,电路板上的线路铜箔尺寸、IC 电路等。当被测物体是反光性不好的黑色塑料、橡胶时,投影仪无法看清的表面,影像测量仪也能轻73882必赢网页版量其尺寸。

3.高度测量:有一些深孔,在比较高的倍率下,影像测量仪可以作高度测量(通过CCD在不同的高度面聚焦,计算出高度差的一直功能)。

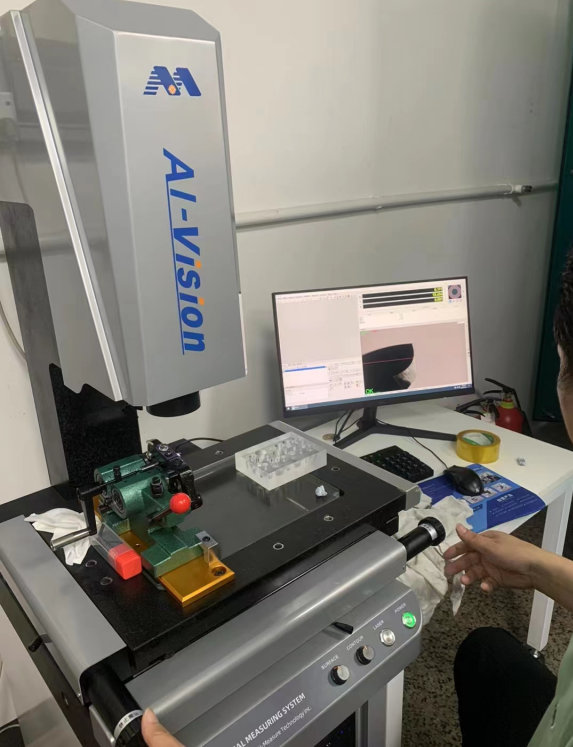

激光影像测量仪


一.激光影像测量仪性能指标

(X/Y/Z)量测行程

300*200*200

400*300*200

500*400*200

600*500*200

全机尺寸(mm)

555X965X1662

700X1130X1662

860X1222X1662

1026X1543X1680

机台承重量

30Kg

30Kg

40Kg

40Kg

CCD

高清晰彩色CCD(可选配1/2超高清数字相机)

镜头

4K定格卡位连续变倍镜头

量测系统

IZH-CNC 3D

电源供给

220V+10%,50/60Hz

光学尺分辨率

0.001mm

X/Y量测精度

(2.8+L/200)um

重复性

2um

适合环境

温度20-25摄氏度,湿度30%-60%


二.产品原理介绍

很多客户都有疑问,这种仪器用的是什么测量方式?传统的设备是由高分辨率CCD彩色摄像机、连续变倍物镜、彩色显示器、精密光学尺、2D数据测量软件与高精度工作台等精密机械结构组成的,而易之测公司的2024新款设备它是在Z轴上加装白光共聚焦传感器。帮助客户实现一些新行业零件,例如:晶圆玻璃,激光加工零件,软包电池的激光平面度和激光高度测量。

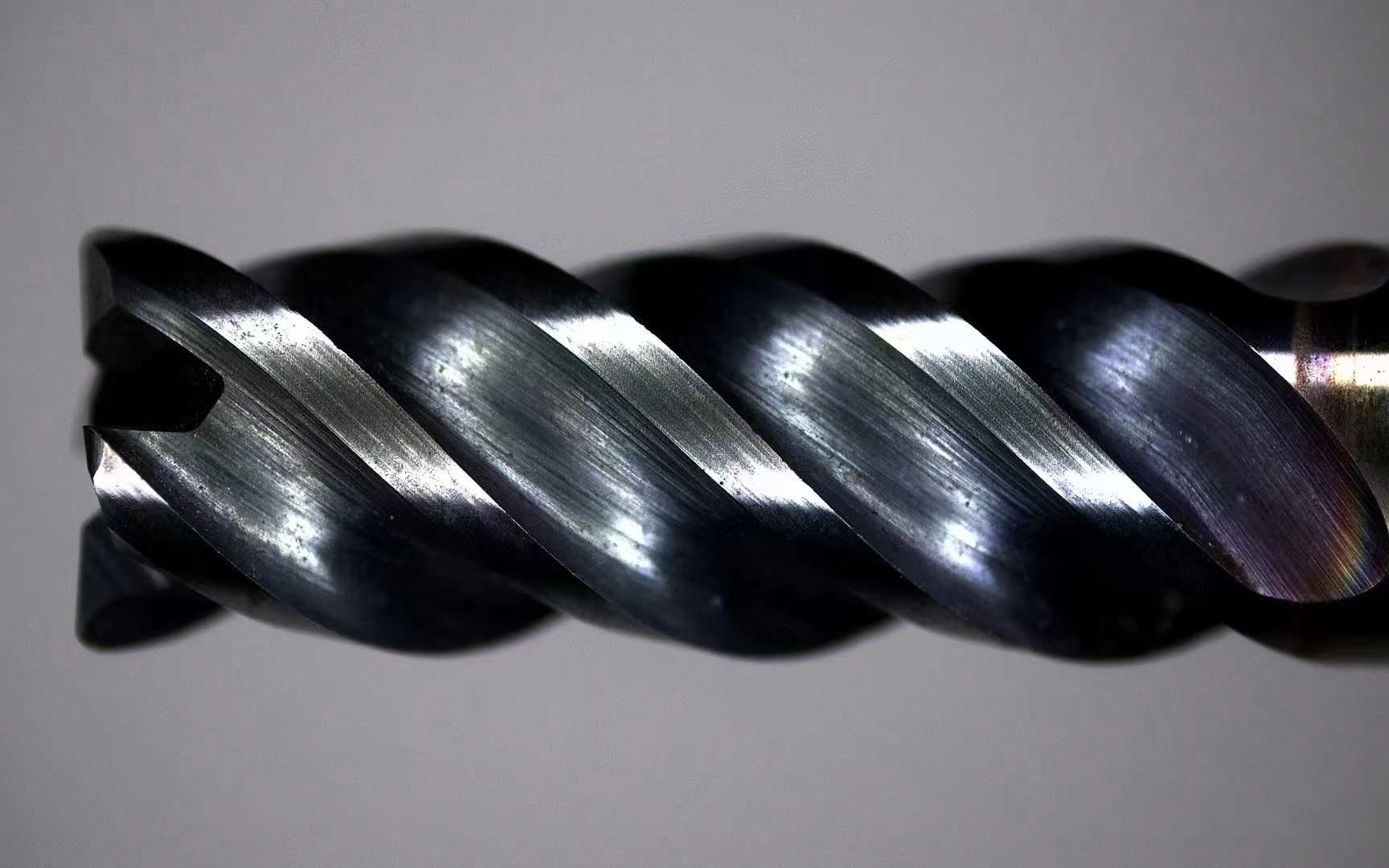

激光影像测量仪

三.设备测量使用过程应该注意的事项

1.在移动Z轴对焦过程中注意零件干涉,避免碰撞激光传感器。

2.光栅尺开机归零正常工作,以避免电子光学系统的损坏。

3.操作人员必须接受专业培训,熟悉操作流程和安全规范。

4.设备使用要遵循相关实验室管理制度。
