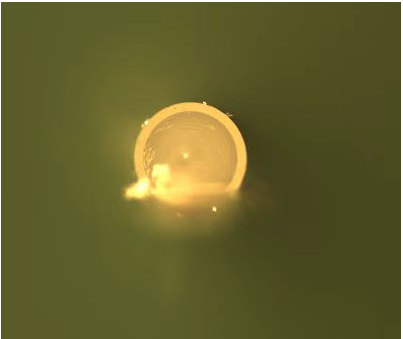

光纤作为现代通信技术的基石，其结构通常由纤芯、包层（即玻璃封套）及涂覆层（一层薄塑料外套，亦称保护层）三部分构成。在光纤生产流程结束后，遵循国家相关标准，对光纤的多项关键参数进行严格测量至关重要，这些参数包括纤芯直径、包层直径、涂覆层直径、芯包同心度、涂覆层/包层同心度以及包层不圆度等。在武汉光谷有长飞光纤，锐科光纤，长盈通公司，藤仓烽火多家不同类型光纤生产企业。鉴于光纤直径范围广泛，从几百微米不等，采用高精度光学工具进行测量显得尤为重要。

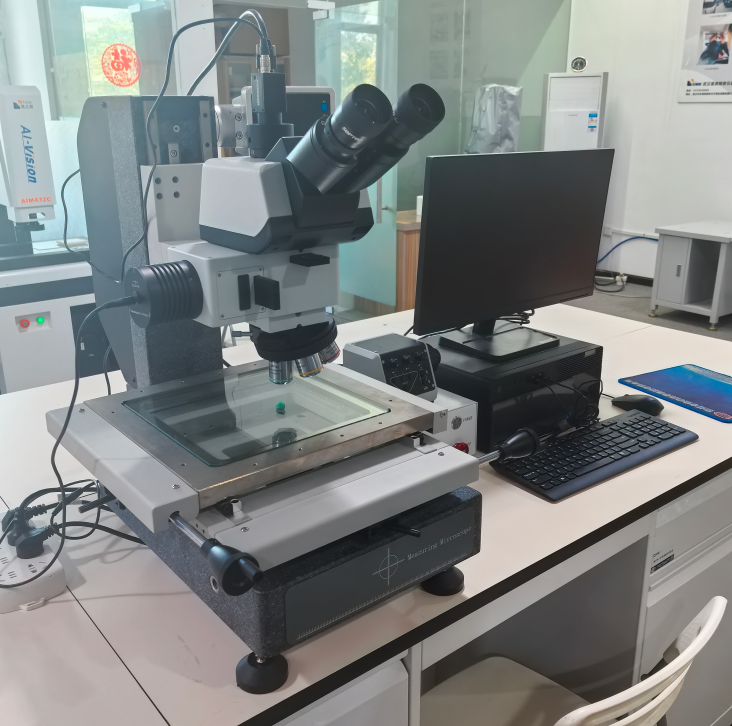

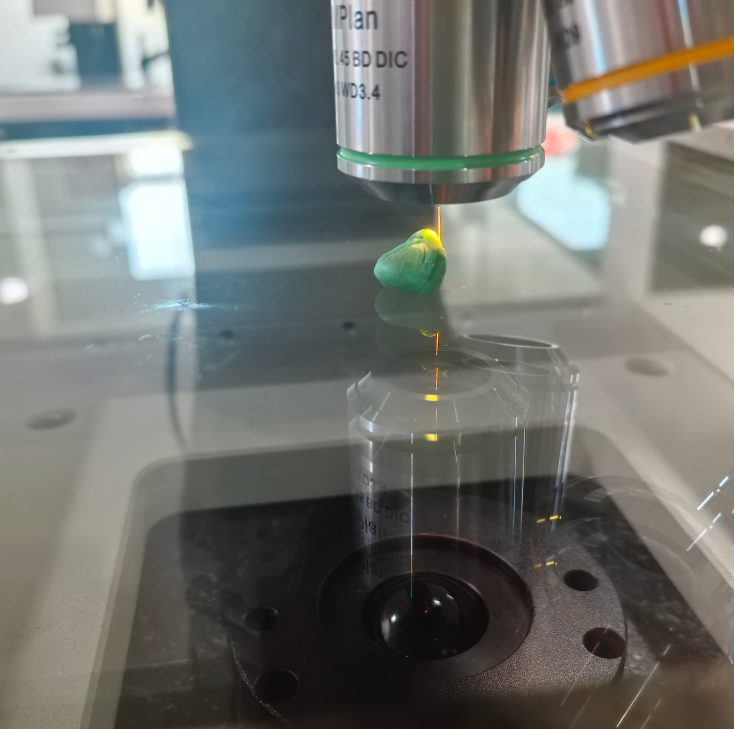

在这一测量过程中，光学工具测量显微镜扮演着核心角色。这是一种集成了观察、测量与数据处理功能的系统化显微镜系统，主要由位移传感器、精密工作平台、系统显微镜、高清图像采集系统、专业测量软件以及计算机终端组成。其工作原理基于非接触式测量技术，利用相对量测法，通过显微镜对工作件表面形态进行高倍率观察，并借助位移传感器精确捕捉位置信息，从而在计算机上实现高精度测量与数据分析。
光学工具测量显微镜不仅能够作为精密观察工具，用于直观检查光纤表面的微观形貌，而且广泛应用于各种精密加工领域，作为计量与检测的关键设备。在计量室、实验室乃至生产一线，都有它的身影，确保了光纤产品质量的稳定与提升。
随着光纤通信技术的不断进步与5G、物联网等新兴领域的快速发展，对光纤性能的要求日益严格，这对光纤测量技术提出了更高的要求。光学工具测量显微镜凭借其高精度、非破坏性测量等优势，正不断融入智能化、自动化的发展趋势，如结合机器视觉与人工智能算法，进一步提升测量效率与准确性，为光纤行业的持续创新与发展提供强有力的技术支持。
产品功能
● Z轴可选配辅助对焦测高功能
● 视场宽阔，可得清晰无闪烁影像
● 高精度测量，同时具有大测量范围和高精度，适用于各种测量
● 选用无限远长距明场金相物镜，满足长工作距离的测量要求
● 照明装置（反射/透射）可选用高亮度LED的照明或卤素照明
● 利用可变孔径光阑进行无衍射观察测量
● 快速释放装置便于测量工件大或测量工件数量多的快速移动工作台
● 高位目镜观察
光学工具测量显微镜产品技术参数
主机 | 底座 | 高精度花岗岩00级 |
工作台 | 铸铁工作台 | |
XY 精度 | （2.5+L/200）μm | |
显示分辨率 | XYZ：0.1μm | |
透射照明光源 | 平行光LED冷光源 | |
光学系统 | 成像方式 | 5°～35°倾角可调，正像，无限远铰链三目观察筒， 瞳距调节范围：50MM～76MM； |
物镜放大倍数 | 标配5X、10X、20X、50X 无限远长工作距离明场金相物镜 | |
目镜 | 高眼点大视野平场目镜10X，视场直径23MM，可视度可调 | |
转换器 | 5孔手动转换器（带DIC插槽） | |
总放大倍数 | 50X-500X（包括畸变在内的） | |
反射照明光源 | 明场短光路，可变视场光阑与孔径光阑，均可调中心 带滤色片插槽与偏光装置插槽； | |
影像系统 | CCD影像 | 300万像素彩色CCD |
影像放大 | 1000X以上 |
